麦博07版M-200音箱简单拆解

麦博07版M-200音箱简单拆解

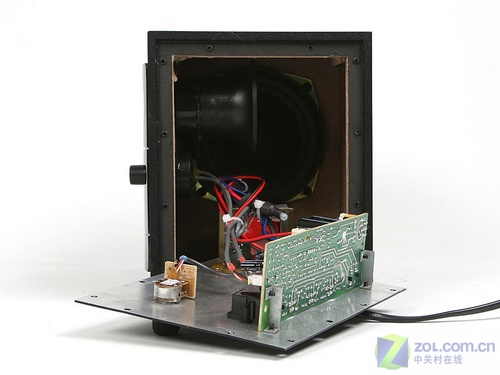

　　麦博07版M-200的低音音箱背板上有很多螺丝，固定的很牢固，笔者花费了一点时间才把它拆开。

麦博07版M-200

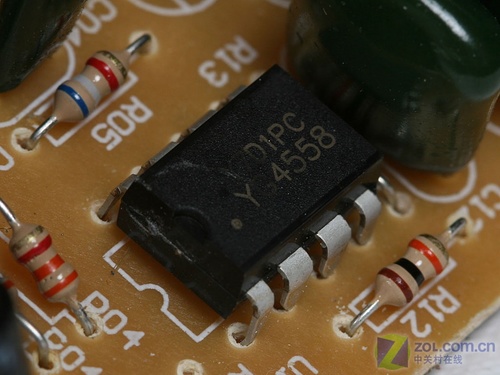

　　07版M-200音箱的前级使用了一块YG4558作为音箱的运算放大芯片。YG4558芯片，其内部包括有两个独立的高增益内部频率补偿双运算放大器，是中低档多媒体音箱常用的前级运放。YG4558的放大曲线、放大增益、信噪比、频响范围，在同类产品中都有良好的表现。

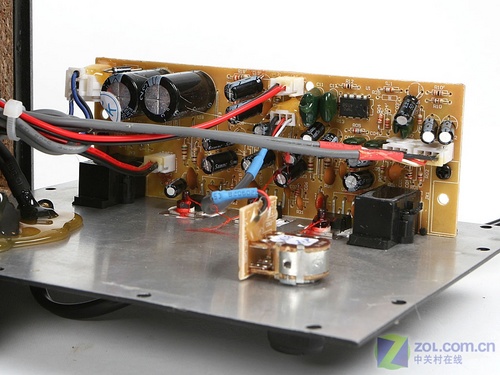

　　麦博07版M-200的后级采用了3颗D2030A芯片，这也是中低端产品中常见的功放电路。由于功放芯片的发热量不算太大，所以该音箱没有设置独立散热片，3颗芯片被固定在音箱的金属背板上，以加强散热。

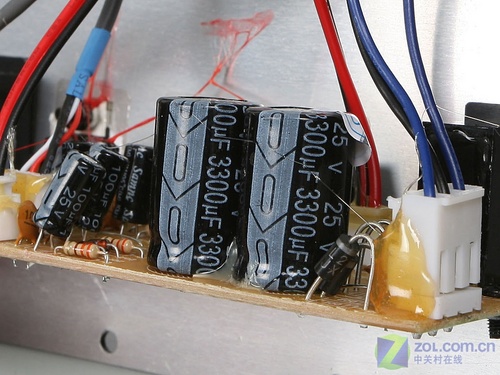

　　从PCB上看，产品的用料是比较扎实的，两颗电源滤波电容参数是3300微法/25V。
