功放拆解 布局合理 用料足

　　拆解工作并不困难，只需拧下几颗螺丝便可一窥慧海DP-802独立功放的内部构造，不过建议用户不要进行这样的操作，底部的两颗螺丝被易碎贴覆盖着，拆解意味着失去保修。

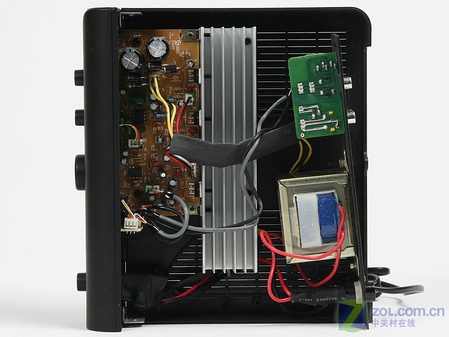

慧海DP-802 功放结构

　　打开一边的侧板之后，可以看到功放的结构十分合理，左边为PCB板，中间是硕大的散热片，变压器和输出接口连线则被放置在了右边。

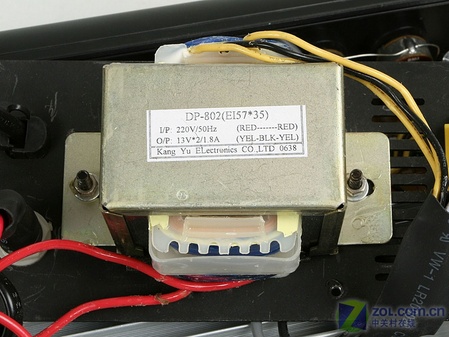

　　慧海DP-802的独立功放并非空心枕头，而事关输出功率的变压器也是份量甚重，上面还有DP-802的字样。这个变压变的输出总功率约为46W，对于一款2.1音响而言，46W的变压器输出功率已经相当出色了。

变压器特写

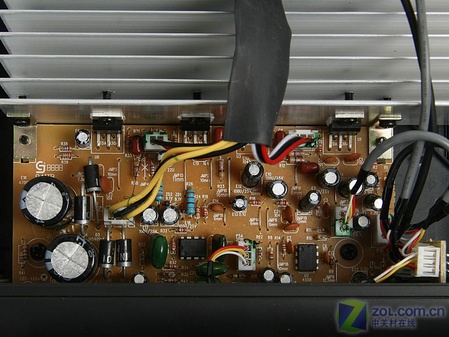

　　这是功放的PCB，用料还是比较到位的，板上的元器件星罗密布，线缆也采用了胶皮套及热缩管处理，细节做得不错。

功放的PCB

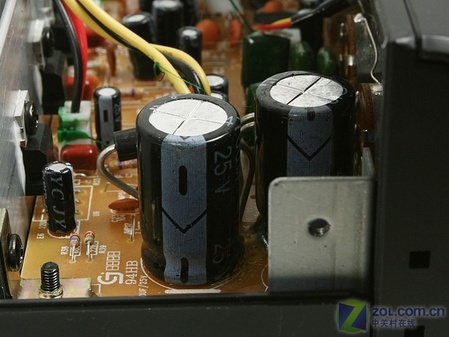

　　两颗滤波电容的容量为4700微法，耐压值25V。电容的配置已经可以和一些600元级别的产品媲美，为慧海DP-802提供了充足的功率储备，相信在大动态回放时一定有不错的表现。

滤波电容

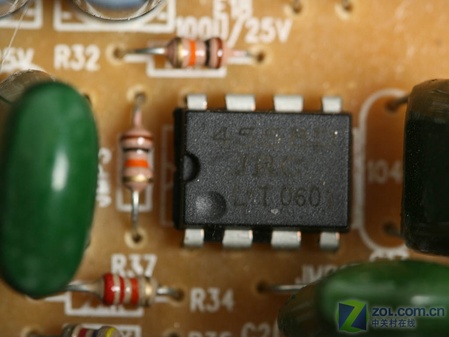

　　前级源讯放大芯片是两颗JRC出品的4558D，对于这个价位来说，用这款IC算是中规中矩。功率放大则一举采用了四颗ST出品的TDA2030A芯片，后级放大很出乎意料，ST的TDA2030A每颗可以提供18W的功率，这样的配置足以使低音炮和卫星箱发挥出实力。

前级放大芯片

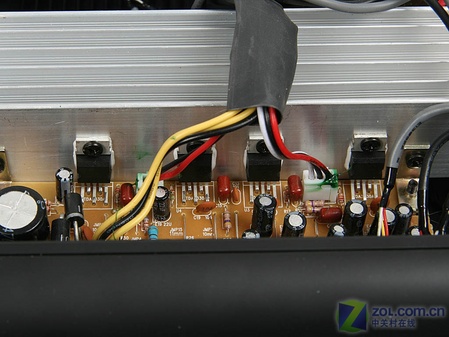

后级功率放大芯片

　　对于慧海DP-802的独立功放，总的来说。它充分利用了相当宽敞的空间，它的用料做工在同价位音箱中当属上乘，而且一般的低端2.1根本无法与其相提并论，并不是把内置功放挪到外位这么简单，只有独立功放才能保证足够的PCB面积和散热空间。
