售价1000美金 骨灰级Lynx 2声卡评测

    说到Lynx，一般喜欢音频的人士都会有些印象。美国Lynx StudioTechnology只是一家小公司，产品以声卡、数模模数转换器为主。虽然公司很小，但却是声卡领域中的High-end品牌。可以这样说，Lynx之与声卡，如同法拉利之于高档跑车。其目前主打的Lynx 2系列声卡，5年多前猛一出场，便以其高达-117dB的信噪比轰动世界，并且将这个纪录保持3年之久。由此，Lynx 2也被许多人誉为声卡之王，更是被一些电脑音频发烧友视为声卡的“圣地”。

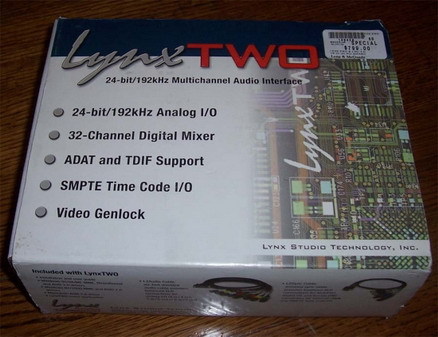

包装盒

    Lynx 2根据输入输出配置的不同，分为A,B,C三种型号。其中A为4进4出，B为2进6出，C为6进2出。在价格上，C最贵，B最便宜。 Lynx 2另外一个最要特点在于卡上不带话放，只有回放/录音等最基本的功能。因此其高达1000美金以上的价格，和同档次的声卡相比，可以说是功能少得可怜，这也从侧面反映出Lynx 2的昂贵来。通过一个偶然的机会，笔者终于搞到了Lynx 2B，同时此卡国内非常罕见，并未见到有代理商。由此产生了将此卡做一个测评介绍给大家，使得大家能够一睹“声卡皇帝”到底实力如何。

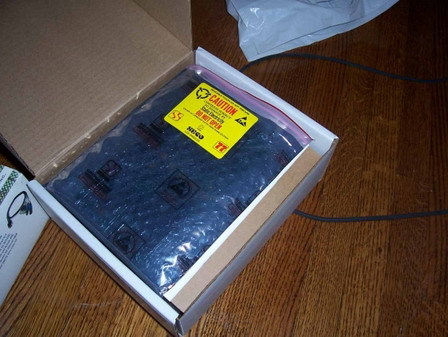

打开包装盒

    上图是声卡的包装盒，不大，但是沉甸甸的，比一般声卡的盒子都要重，令人不得不怀疑Lynx 2是一块外置声卡。盒子上的图片也很简单，令人想起了山寨厂的产品，总感到不是那么放心。

    打开盒子，终于能够一睹Lynx 2的真容，才发现，原来重量不是来自于卡本身，而是来自于拖线……Lynx 2的接口很多，各种常用的输入/输入也都有，值得一提的是Lynx 2没有任何MIDI输入输出接口，只能虚拟。Lynx 2带有两条拖线，其中模拟部分集中在一条25针的拖线上，而数字和同步等其他接口集中在另外一条15针接口的拖线上。线上的输入/输出包括：

    6个模拟输出，XLR（卡农）接口
    2个模拟输入，XLR（卡农）接口
    1个数字输出，AES/EBS或者SPDIF格式，XLR接口
    1个数字输入，AES/EBS或者SPDIF格式，XLR接口
    1个发送SMPTE时间码的接口，BNC插座
    1个接收SMPTE时间码的接口，BNC插座
    1个时钟输入接口，BNC插座
    1个时钟输出接口，BNC插座

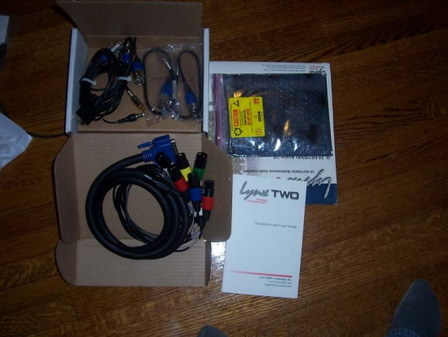

包装盒内部

    整条线缆的屏蔽做得也很好。值得一提的是，这条线虽然品质不错，但却是Lynx 2音质的最大瓶颈，如果想要声音提高一步，自己DIY一条线是不可避免的了。

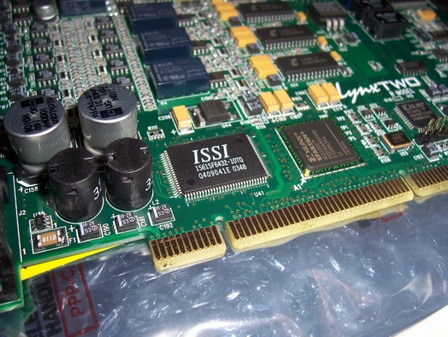

局部特写

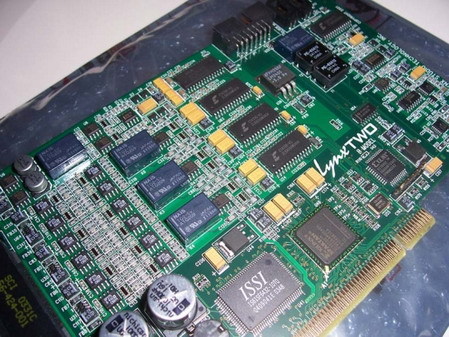

    Lynx 2主卡终于显露出来了，在声卡中算是宽大的版型，加上工整排列的电气元件，看上去很不错，我还看到了巨大的电感以及黄色的钽电容。虽然排列整齐和钽电容并不一定能决定音质好，但却能给人带来一种视觉上的满足。接下来我直奔主题——决定音质的数模/模数转换部分。Lynx 2采用的是AKM 5394AVS 模数转换器和CS 4396 数模转换器。这两个在当时均代表了ACD和DAC的最高水平，AKM 5394AVS的信噪比(SNR)高达123dB，即便在今天仍然是最强的AD转换器。而CS 4396虽然已经老迈，但是仍然具有很强的实力。其信噪比（SNR）达到了120dB.，THD+N达到了-100dB。因此，从ADC/DAC核心部分的用料上说，Lynx 2是到头了。在数模转换部分的电路设计上，Lynx严格遵循了AKM和CS提供的公版设计。实际上在数模转换部分的电路设计上，各家厂商都在遵循ADC或者DAC厂家提供的公版参考设计。因为例如AKM和CS等IC厂家在设计ADC和DAC之初，是通过成千上万次的实验和推敲才找个一套公版设计方案的，这个方案未必是最好的，但一定是很好的设计。而对于声卡厂家来说，与其花个大把时间和金钱设计出一套不知能否超越公版设计的方案来，还不如使用现成的公版方案。但是同样采用公版设计方案的AKM 5394 AVS，在不同声卡上怎么差距那么大呢？比如EMU 1212M也使用了5394，也用的是公版设计。这里面的奥秘在于个别关键部位的差距上，最重要的在于两点：电源处理和低通滤波器的设计。发烧友一直用来“攻击”声卡音质的武器就是机箱内部是一个充满着电磁干扰的地方，在这种地方的模拟部分按道理来说是不可能有什么好音质的，因此如何处理电源和滤掉干扰频率就是决定声卡音质的关键了。

局部特写

    其中低通滤波器Lynx采用了耦合方式，耦合的关键在于耦合电容的品质上，Lynx 采用了很多比较昂贵的钽电容来处理这部分，品质应当有所保证。在电源处理上，Lynx采用了声卡中很少见的三相供电。三相供电保证了电压和电流的稳定性。如果电压或者电流不稳定，对于数模转换部分的性能影响很大。

    Lynx 2的输入输出是真正的全平衡电路。在运放部分，我们看到了12颗OP275整齐排列着。其转换速率高达22V / us，失真更是仅有0.0006％！对于运放来说，转换速度的高低很关键，而常用的4580和5532的转换速率均在个位数，与OP275性能差距很大。但是高性能的代价是OP275的单价是4580之类的几倍以上。OP275右边是NAIS的继电器，能够在开关机以及一些情况下起到保护作用。OP275下面是两颗最令发烧友意淫的——Nichicon的1000UF滤波电容！

    Lynx 2采用了硬件SRC（采样率转换），承担这一任务的是CS8420这颗性能上佳的经典芯片。看遍了Lynx 2的数模部分，我们可以说其用料在声卡中间可算是奢华了。而在电路设计上，Lynx 2也可以称得上最高水平的设计了。

    除了数模转换部分，我们再来看看其他部分。Lynx 2的主芯片采用的是XILINX的XC2S200,这是FPGA里的中低端产品，开发板才卖不到1000块钱。FPGA的优点在于最开始是一块完全空白的芯片，厂家可以按照用途把相应的程式写入FPGA，从而发挥相应作用。XC2S200右边的XILINX片子是2MB的PROM，用来配合FPGA使用。估计Lynx 2的核心秘密全在里面了，嘿嘿。左边那块大ISSI是一块64K x 32的SRAM。Lynx 2的右上角部分是时钟同步接口以及一些视频相关的功能部件，这里就不再多说了。
